ПСЧ-4ТМ.05МК

Технические особенности электросчётчика

• Два равноприоритетных, независимых, гальванически развязанных интерфейса связи:RS-485 и оптопорт.
• Дополнительные интерфейсные модули: GSM, PLC, Ethernet, RF.
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Жидкокристаллический индикатор с подсветкой.
• Два конфигурируемых изолированных испытательных выхода.
• Один конфигурируемый цифровой вход.
• Формирование сигнала управления нагрузкой по различным программируемым критериям.
• В корпусе предусмотрено место для коммуникационного оборудования.

Функциональные возможности электросчётчика

Тарификация и архивы учтенной энергии

Электросчетчик ПСЧ-4ТМ.05МК ведет многотарифный учет активной и реактивной энергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).

Тарификатор:

• четыре тарифа (Т1-Т4);
• четыре типа дня (будни, суббота, воскресенье, праздник);
• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
• используется расписание праздничных дней и список перенесенных дней.

Счетчик ПСЧ-4ТМ.05МК ведет архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

• всего от сброса (нарастающий итог);
• за текущие и предыдущие сутки;
• на начало текущих и предыдущих суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 суток;
• за текущий месяц и двенадцать предыдущих месяцев;
• на начало текущего месяца и двенадцати предыдущих месяцев;
• за текущий и предыдущий год;
• на начало текущего и предыдущего года.

Счетчики ПСЧ-4ТМ.05МК могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.

Профили мощности нагрузки

Двунаправленные счетчики электроэнергии ПСЧ-4ТМ.05МК ведут два независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления), однонаправленные и комбинированные электросчетчики — один массив (имеется по 2 профиля для всех видов):

• время интегрирования от 1 до 30 минут (счетчики непосредственного включения);
• время интегрирования от 1 до 60 минут (счетчики трансформаторного включения);
• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут;
• включение с номинальным напряжением.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Регистрация максимумов мощности нагрузки

Электросчетчик ПСЧ-4ТМ.05МК может использоваться как регистратор максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика электроэнергии:

• интервальных максимумов (от сброса до сброса);
• месячных максимумов (за текущий и каждый из двенадцати предыдущих месяцев).

Измерение параметров сети и показателей качества электрической энергии

Электросчетчик ПСЧ-4ТМ.05МК измеряет мгновенные значения (время интегрирования 1 секунда) физических величин, характеризующих трехфазную электрическую сеть:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь;
• фазного и межфазного напряжения и напряжения прямой последовательности;
• тока;
• коэффициента мощности;
• частоты сети;
• текущего времени и даты;
• температуры внутри корпуса;
• тока нулевой последовательности;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
• коэффициентов искажения синусоидальности кривой токов;
• коэффициентов несимметрии тока по нулевой и обратной последовательностям.

Все варианты исполнения электросчетчика ПСЧ-4ТМ.05МК, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.

Счетчик ПСЧ-4ТМ.05МК может использоваться как измеритель показателей качества электроэнергии по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы

В электросчетчике ПСЧ-4ТМ.05МК функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
• статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• сигналов телеуправления;
• сигнала контроля точности часов;
• сигнал управления нагрузкой по различным программируемым критериям.

В счетчике электроэнергии ПСЧ-4ТМ.05МК функционирует один цифровой вход, который может конфигурироваться:

• как вход управления режимом поверки (только первый цифровой вход);
• как вход счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Электросчетчик ПСЧ-4ТМ.05МК с функцией управления нагрузкой может работать в следующих режимах:

• ограничения мощности нагрузки;
• ограничения энергии за сутки;
• ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
• контроля напряжения сети;
• контроля температуры счетчика;
• управления нагрузкой по расписанию.

Журналы

Счетчик ПСЧ-4ТМ.05МК ведет журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

Устройство индикации

Счетчик ПСЧ-4ТМ.05МК имеет жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, а также три кнопки управления режимами индикации.

Индикатор электросчетчика ПСЧ-4ТМ.05МК может работать в одном из четырех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров;
• в режиме индикации технологических параметров.

Счетчик ПСЧ-4ТМ.05МК в режиме индикации основных параметров позволяет отображать на индикаторе учтенную активную и реактивную элеткроэнергию прямого и обратного направления по каждому тарифу и сумме тарифов.

Дополнительно счетчик позволяет отображать на индикаторе:

• измеренные мгновенные значения физических величин, указанных в разделе «Измерение параметров сети и показателей качества электрической энергии»;
• версию программного обеспечения счетчика (ПО) и контрольную сумму метрологически значимой части ПО.

Интерфейсы связи

Электросчетчик ПСЧ-4ТМ.05МК имееет два равноприоритетных независимых гальванически изолированных интерфейса связи — RS-485 и оптический порт.

Электросчетчик ПСЧ-4ТМ.05МК обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров управления функциямиЮ программирование и перепрограммирование различных параметров.

В электросчетчики ПСЧ-4ТМ.05МК могут устанавливаться дополнительные интерфесные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM, PLC, Ethernet, RF). При этом электросчетчики становятся коммуникаторами, и к их интерфейсу могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть с возможностью удаленного доступа к каждому электросчетчику объекта.

Технические характеристики

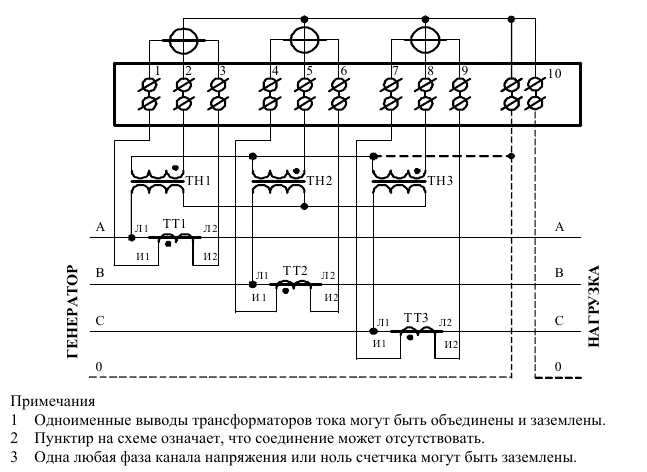

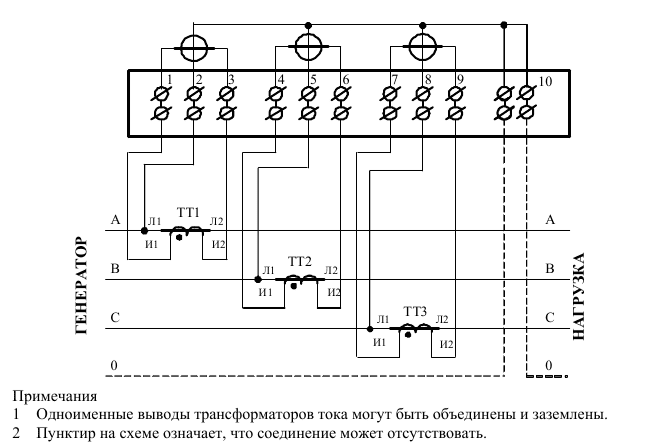

Схема подключения
