Меркурий 200
ООО «Инкотекс-СК»
Счетчик для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.
На этом сайте вы можете удалённо получать данные со счётчика Меркурий 200
Данное устройство не поддерживает функции, отмеченные серым
Подробнее о сборе данных
- Сбор показаний
- Профиль мощности
- Параметры электроэнергии
- Контроль качества электроэнергии
- Управление нагрузкой
Функция в счетчике есть и поддерживается в “яЭнергетик”
Функция в счетчике есть, но пока не поддерживается в “яЭнергетик”
Функция в счетчике отсутствует
Виды связи
Ethernet, GPRS, GSM/CSD, PLC-1, RS-485 / RS-485
Счетчик измеряет и хранит в памяти измеренные значения
- Количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам.
- Количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам на начало каждого из 11 предыдущих месяцев.
- Мгновенные значения мощности, тока, напряжения.
Контроль нагрузки
При необходимости в счётчике можно задать лимит максимальной мощности нагрузки и перевести счётчик в режим управления по лимитам. В случае превышения установленного лимита счётчик сделает соответствующую запись в журнале событий с отметкой даты и времени когда произошло это превышение. Журнал доступен к прочтения по любому из цифровых интерфейсов счётчика кроме PLC.
Управление нагрузкой
Возможно управление нагрузкой через телеметрический выход внешними цепями коммутации.
Технические характеристики
| Марка прибора учета | Меркурий 200.02 | Меркурий 200.04 |
| Класс точности | 1 | |
| Номинальное напряжение, В | 1 | |
| Базовый (макс.) ток, A | 5 (60) | |
| Частота сети, Гц | 50 | |
| Стартовый ток (чувствительность), мА | ||
| — для класса 1,0 | 20 | |
| — для класса 2,0 | 25 | |
| Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА) | 2 (10) | 3 (30) |
| Число тарифов | 4 | |
| Управление нагрузкой | Через УЗО | |
| Цифровой интерфейс | CAN | CAN, PLS-I |
| Диапазон рабочих температур, °С | -40 … +55 | |
| Габаритные размеры, мм | 156/138/58 | |
| Масса,не более, кг | 0,6 | |
| Межповерочный интервал, год | 16 | |
| Гарантия изготовителя, лет | 3 | |
| Срок службы, лет | 30 | |

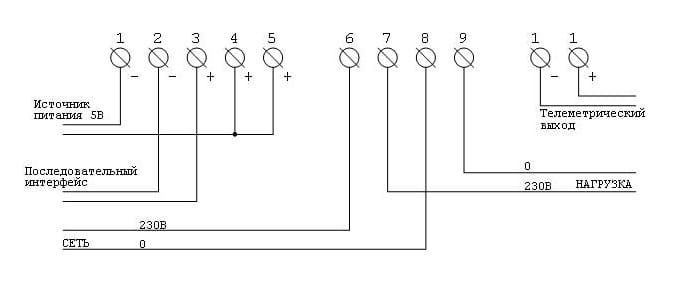

Схема подключения
Схема подключения электросчётчика Меркурий 200:
